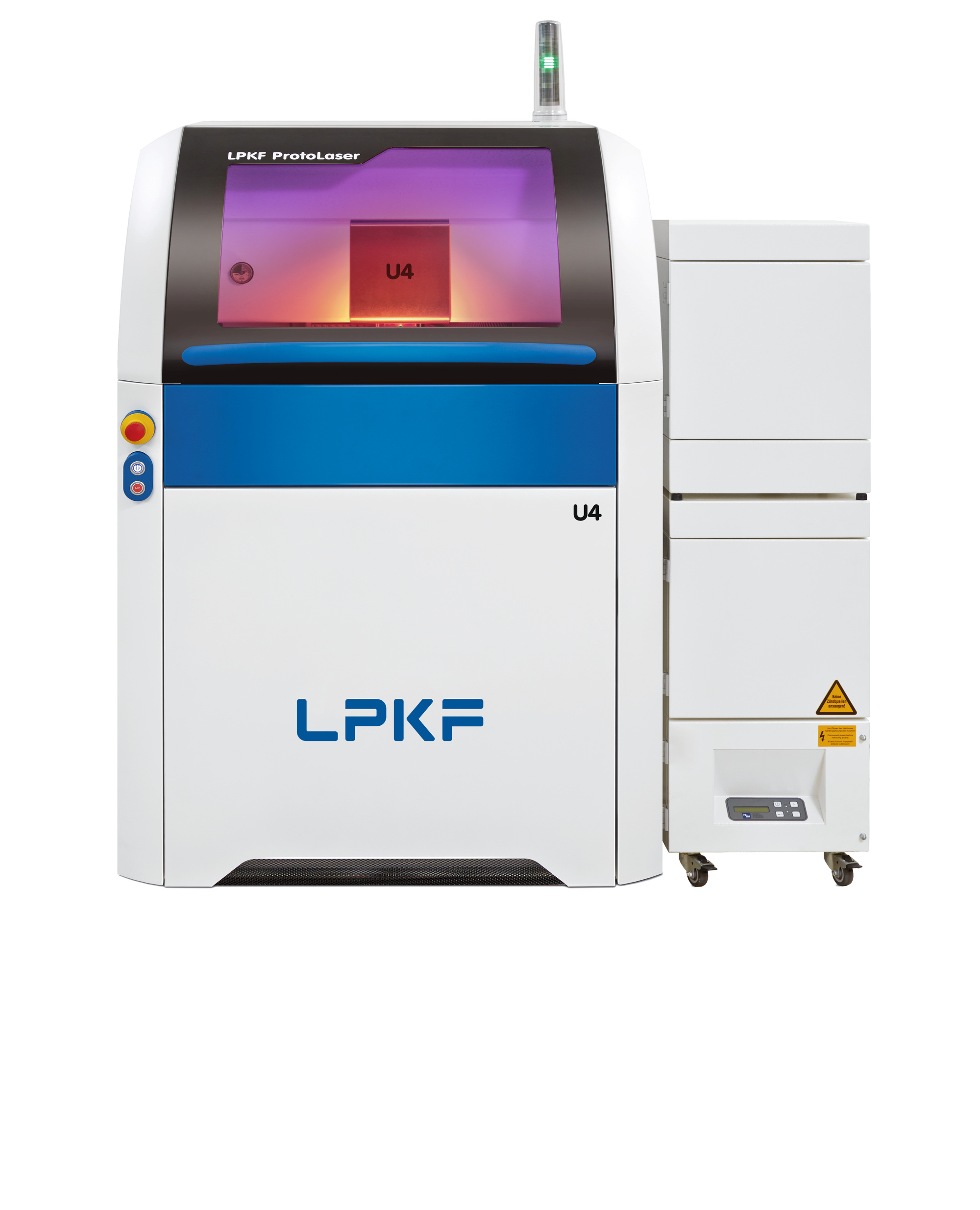

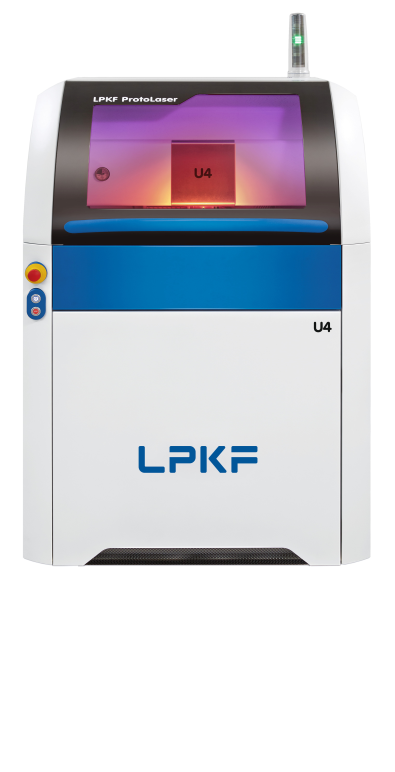

LPKF ProtoLaser U4 ( PLU4)

LPKF ProtoLaser U4, UV lazer kaynağı kullanır. Bu dalgo boyunda bir çok malzeme grubu, ek araçlar, maskeler veya filmler olmaksızın kolayca işlenebilir.

Stok Durumu: Sorunuz

LPKF

Evrensel Kullanılabilirlik

LPKF ProtoLaser U4,  UV lazer kaynağı kullanır. Bu dalgo boyunda bir çok malzeme grubu, ek araçlar, maskeler veya filmler olmaksızın kolayca  işlenebilir. LPKF ProtoLaser U4, önceli olan U serisi Proto Laserlerin başarıları üzerine inşa edilmiş ve menzilini hedeflenen uygulamalar ve yeniliklere yetecek şekilde uygulama yelpazesini genişletmektedir.

Yeni Tasarım

LPKF ProtoLaser U4, klasik görünüşü işletim ve bakım için akıllı çözümlerle birleştiren yeni LPKF tasarımına sahiptir.

Düşük Enerji Bölgesinin Kararlılığı

Hassas, ince işlemler için çok fazla lazer enerjisi gerekmez, aksine enerji ihtiyacı özellikle azdır. Çoklu işleme sistemi, hassas zeminlerde son derece hassas yapılar üretir. Yeni UV lazer kaynağı artık geniş bir performans aralığında dengelenmekte ve böylece yeni ilave malzeme gruplarını ve ince katmanları güvenle işleyebilmektedir.

İşlem Takibi

Yeni performans ölçüm alanı, odak konumundaki gerçek lazer performansını belirler ve görüntüler. Bu yönüyle LPKF, dokümantasyon için kesin ve net veri isteyen müşterilerin taleplerini karşılamaktadır.

İzleme Sistemi

LPKF ProtoLaser U4, materyali lazerle mikro işleme için optimize edilmiş bir görüntüleme sistemi kullanır. Kamera ve görüntü tanıma prosesi, işlenecek zemin üzerinde bulanan herhangi bir referans deliği veya geometrik şekli tanımlayarak hizalama sağlar. Daha yüksek çözünürlük ve daha hızlı tespit algoritmaları, üretim sürecini hızlandırır.

  • UV lazere bağlı geniş işleme aralığı
  • Daha düşük performans aralığında kararlılık
  • Materyal seviyesinde çıkış gücü ölçümü

Yüksek esneklik ve hızlı işlem özelliği sayesinde lazer ile devre işleme yöntemi rakiplerinden sıyrılmaktadır. Lazer çevreye zararlı kimyasallar kullanmaz, maske gerektirmez ve üretimde tasarruf sağlar. Lazer aynı zanmanda temassız çalışır ve bu nedenle hassas malzemelerin işlenmesinde de kullanılabilir.

ProtoLaser U4, endüstriyel işlemeyi karşılayan;  hatta aşan bir kalitenin prototiplerini üretebilir. Ayrıca, küçük seri üretimler ve birbirinden farkli tek tek bileşenlerin üretimi için daha uygundur.

Teknik Özellikler LPKF ProtoLaser S4
Maksimum Malzeme Ebadı
(X x Y x Z)
229 mm x 305 mm x 10 mm
(9” x 12” x 0.4” )
Lazer Dalgaboyu 355 nm
Lazer vuruş frekansı 25 kHz - 300 kHz
Yapılandırma hızı 200 mm/s (7.8”/s) on 18 μm (½ oz) Cu on FR4
Kesme hızı                      200 mm/s (7.8”/s) 0.5 mm (0.02”) FR4*
Odak konumundaki lazer spot çapı 20 μm (0.9 mil)
Minimum line/ space 50 μm / 20 μm (2 mil / 0.8 mil),
on laminated subtrate (18 µm Cu)
Hassasiyet ± 1.98 μm (± 0.08 mil)
Boyutlar (W x H x D) 910 mm x 1 650 mm x 795 mm (35.8” x 65” x 31.3”);
kapak açık yükseklik 1 765 mm (69.5”)
Ağırlık 340 kg
Elektrik tüketimi 110 V – 230 V; 1.4 kW
Basınçlı Hava gereksinimi Min. 6 bar (87 psi), min. 230 l/min (8.12 cfm)
Gerekli Aksesuarlar Egzoz, Kompresör, Bilgisayar
