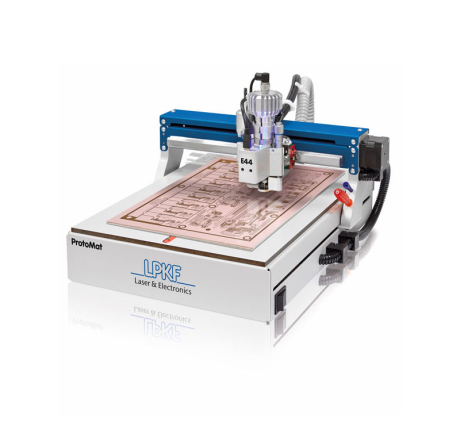

LPKF ProtoMat E44
E serisi LPKF ProtoMat cihazları, kendi bünyesinde baskı devre (PCB) prototipi oluşturma konusunda düşük maliyetli bir üründür
Stok Durumu: Sorunuz
(Eğitim çalışmaları ve Okullar için giriş seviyesi PCB prototipleme cihazları)
E serisi LPKF ProtoMat cihazları, kendi bünyesinde baskı devre (PCB) prototipi oluşturma konusunda düşük maliyetli bir üründür. Tek veya çift taraflı devre kartlarını hazırlar (delme, kazıma ile desen oluşturma ve kenar kesimi), delikiçi-kaplama için delik açar ve standart ebatlı karttan tek tek küçük devrelerin kesimini yapar.
LPKF ProtoMat E44 dakikada 40.000 devire kadar çıkabilir. Maksimum hareket hızı saniyede 100 mm’ye kadar çıkar. Manüel uç değiştirme işlemi için her ikisi de setiskur vidaya ve hassas bir yükseklik ayarını mümkün kılan mikrometre vidasıyla kazıma derinliği ayarı imkanı sunar..
1 μm’den daha düşük bir çözünürlükle, ± 5 μm tekrarlama hassasiyeti ve pinle sabitleme sisteminde ± 20 μm’lik hassasiyet, küçük protomat baskı devre kazıyıcıları tek ve çift taraflı baskı devre kartlarının kazıma taleplerini karşılamaktan daha fazlasını sağlar.
Kayıt Sistemi ve Kamera
Çift yüzlü baskı devre kartlarıyla arttırılmış konumlandırma düzeltmesine ek olarak, ölçüm fonksiyonlu kamera, kazıma derinliği ayarının ProtoMat E44 için daha kolay yapılmasını sağlar. Ölçüm işleminden sonra, makine yazılımı kullanıcıya optimum kazıma derinlik ayarına ulaşması için yardımcı olur.
Pinli yerleşim sistemi çift taraflı baskı devre kartlarının kazınması için vazgeçilmezdir. Ikinci tarafı işlemek için PCB materyali ters çevrildikten sonra bile işlenmiş devre kartlarını düzgün bir şekilde çakıştırır. E44 kamerası kartı konumlandırma konusunda da yardımcı olur: Referansları veya geometrik yapıları algılar ve buna göre kazıma sürecini yönlendirir.
Yazılım Paketi
CAM yazılımı olan LPKF CircuitPro, tüm parametrelere erişim sağlayarak kullanıcının kendi ihtiyacına özel çözüm geliştrmesine yardımcı olur. Yaygın kullanılan pekçok materyal için mevcut olan kapsamlı uç kütüphanesi, kullanıcıların kolayca prototip üretmelerini sağlar.
| Teknik Özellikler | LPKF ProtoMat E44 |
|---|---|
| Maksimum Malzeme Ebadı (X x Y x Z) | 229 x 305 x 5 mm ( 9” x 12” x 0.2”) |
| Hareket hızı (X x Y) | 100 mm/s (3.9”/s) |
| Kazıma Mili | Max. 40 000 rpm |
| Delme hızı | 100 vuruş/dakika |
| Uç tutucu (mandren) | 3,175 mm (1/8”), manuel uç değiştrme |
| Tekrar edilebilirlik | ± 5 µm (± 0.2 mil) |
| Çözünürlük (X/Y) | ± 0.8 µm (± 0.04 mil) |
| Pinli sabitleme sistemi hassasiyeti | ± 20 µm (± 0.8 mil) |
| Kamera çözünürlüğü | 1.3 Mpx |
| Boyutlar (W x H x D) | 370 x 300 x 450 mm ( 14.6” x 11.8” x 17.7”) |
| Ağırlık | 15 kg (33 lbs) |
| Çalışma Koşulları | |
| Ortam sıcaklığı | 15 °C - 25 °C (59 °F - 77 °F) |
| Güç Kaynağı | 100 - 240 V, 50 - 60 Hz, 120 W |
| Gerekli USB Portları | 2 |
| Gerekli Aksesuarlar | Toz çekme sistemi (HEPA Filtre) |
