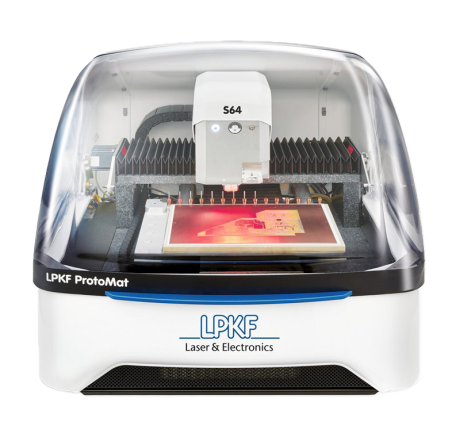

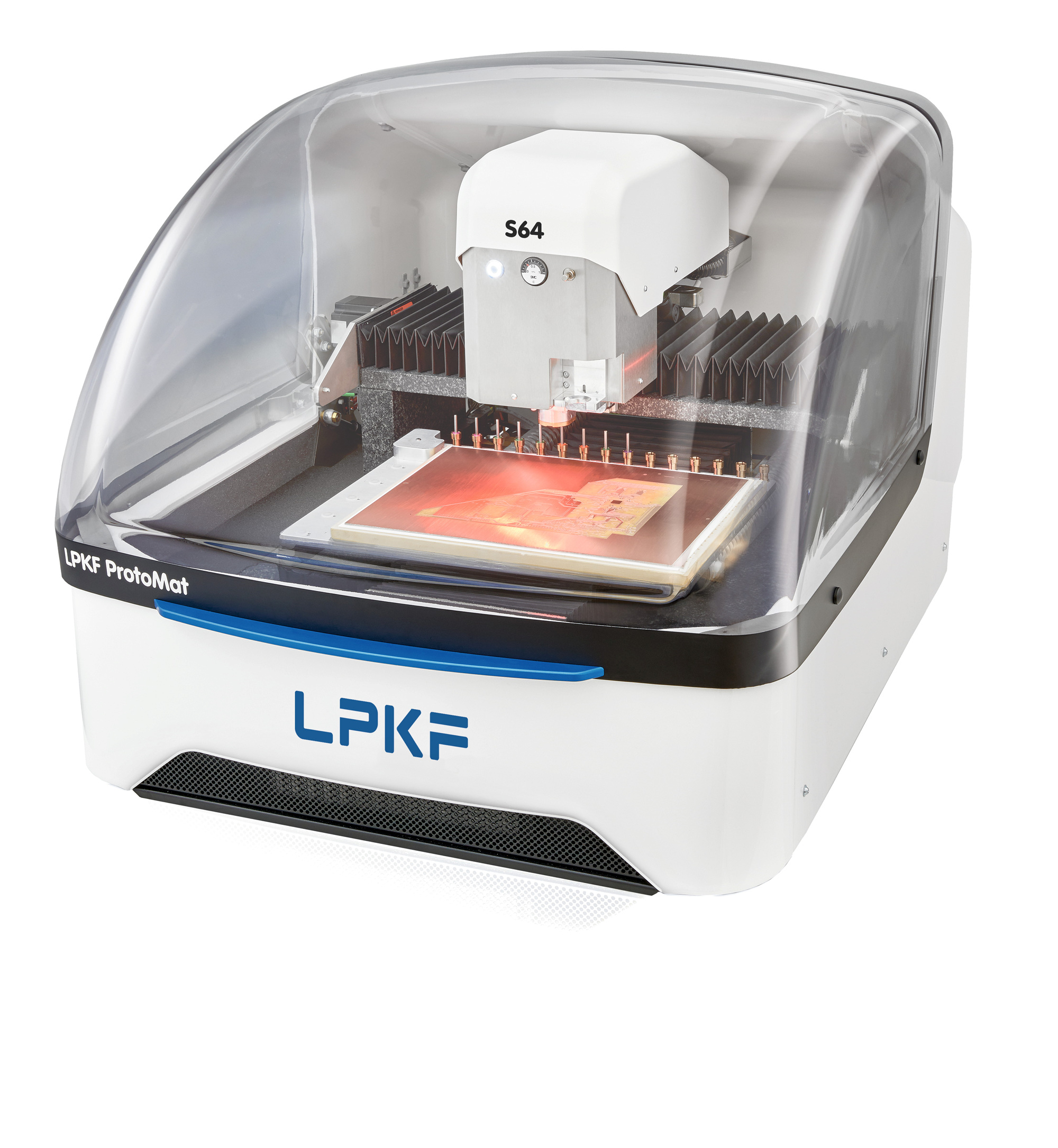

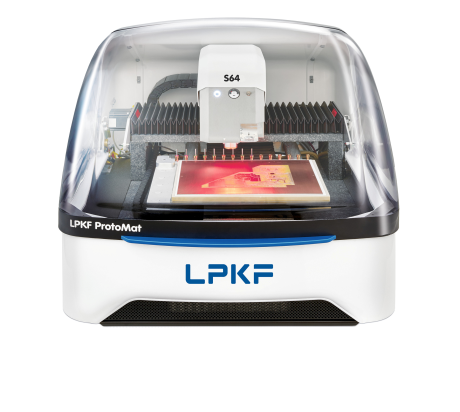

LPKF ProtoMat S64
Yüksek Performanslı Baskı Devre Kartı üretmek için uygun Baskı Devre Kazıma Cihazı
Stok Durumu: Sorunuz
Yüksek Performanslı Baskı Devre Kartı üretmek için uygun Baskı Devre Kazıma Cihazı
- Tam otomatik çalışma
- Yüksek devirli (60.000 rpm) işleme motoru, az bakım gereksinimi
- Entegre sezgisel sistem yazılımı
- Kamera kontrollü referans işareti tanıma
- Mümkün olan en üst seviye hasssiyette çalışma için Granit şase
Her Alanda Başarılı PCB Prototipleme Cihazı; ProtoMat S104
Hemen hemen tüm PCB prototipleme gereksinimleri ve uygulamaları için uygun temel sistem olan ProtoMat S64, hız ve güvenilirliği buluşturur. Yüksek hızlı ve az bakım gerektiren spindle (işleme motoru) sayesinde 100 mm incelikte yapılar oluşturulmasını ve MultiLayer çalışmayı garanti eder. Yetenekleri geniş olan ekipman; dozlayıcı (krem lehim dozlama) ve vakum tablası, ProtoMat S64’ü herhangi bir geliştirme ortamına mükemmel bir eklenti yapar.
60.000 RPM Kazıma Motoru (Spindle)
60.000 rpm hızla dönebilen bir spindle, çok kısa işlem sürelerini ve çok hassas geometrik şekiller kazımayı garanti eder. Yeni bir özellik olan, kazıma motoru ve kazıma derinliği ölçüm sensörünü pnömatik (basınçlı hava ile) kendi-kendini-temizleme özelliği sayesinde daha az bakım gerektiren bir üründür. Granit makina şasesi sayesinde de sürekli olarak hassas çalışma sağlar.
OTOMATİK; Uç Değiştirme, Kazıma Kanal Kalınlığı ayarlama, Dozlama
İstenidiğinde arttırılabilen 15 konumdan uç değiştirebilme özelliği ile işlem esnasında kullanılacak uçlar tanımlandıkları konumlardan otomatik olarak değiştirilir. Konik kazıma uçları materyale dalma derinliğine bağlı olarak farklı izolasyon kanalları açar. Ototmatik kazıma kanalı kalınlığı ayarı kazıma kalınlığının doğru ve sürekli olmasını garantiler. Bu da başlangıç ayarlama sürecini kısaltır ve kullanıcıdan bağımsız düzgün bir performans verir. ProtoMat S64 sensörleri optimal kontrol, tam istenilen kazıma kanalı kalınlığı sağlar ve de uç değiştirme işlemini gözetler.
2,5 Eksen Çalışma
Z-Ekseni sürücüsü sayesinde ProtoMat S64, muhafazaları ve yuva gibi 2,5 eksen işlerinizi de yapmanızı sağlar.
Krem Lehim Dozlayıcısı
Gerekli görülürse, entegre dozlayıcı (krem lehim dozlama işlemi) tamamen otomatik bir şekilde lehim padlerine krem lehim dozlama işlemini gerçekleştirir. İlave bir data hesaplama / hazırlama gerekmez.
Sensör Kontrolü
ProtoMat S64’te bulunan sensörler optimal bir şekilde kontrol edilen, tam istenilen derinlikte kazıma kanalı açılmasını ve de uç değiştirme işlemini gözetleme / monitör etme işlevlerini yerine getirir.
Comparison table
|
Application |
E34/44 |
S64 |
S104 |
D104 |
|---|---|---|---|---|
|
Milling/drilling of single- and double-sided circuit boards |
• |
• |
• |
• |
|
Milling/drilling of HF and microwave substrates |
- |
• |
• |
• |
|
Milling/drilling of multilayers with up to eight layers |
• |
• |
• |
• |
|
Contour milling of circuit boards |
• |
• |
• |
• |
|
Laser structuring of ultrafine conductor areas |
- |
- |
- |
• |
|
Milling of flexible and flex-rigid circuit boards |
- |
- |
• |
• |
|
Engraving of front panels/plates |
• |
• |
• |
• |
|
Milling of cutouts in front panels |
- |
• |
• |
• |
|
Milling of SMD solder paste stencils |
- |
• |
• |
• |
|
Laser cutting of SMD solder paste stencils |
- |
- |
- |
• |
|
Structuring of ceramic materials |
- |
- |
- |
• |
|
Machining of housings |
- |
• |
• |
- |
|
Milling of solder frames |
- |
• |
• |
• |
|
Depaneling and postprocessing of circuit boards |
- |
• |
• |
• |
|
Drilling of test adapters |
- |
• |
• |
• |
|
Inspection Templates |
- |
• |
• |
• |
|
Dispensing |
- |
• |
• |
- |
|
LPKF ProtoMat S64 |
|
|
Maksimum Malzeme Ebadı (X x Y x Z) |
229 mm x 305 mm x 8 mm (9” x 12” 0.3”) |
|
Çözünürlük (X/Y) |
0.5 μm (0.02 mil) |
|
Tekrar edilebilirlik |
± 0.001 mm (± 0.04 mil) |
|
Önden arkaya hizalama hassasiyeti |
± 0.02 mm (± 0.8 mil) |
|
İşleme (delme / kazıma / kesme) motoru |
Max. 60,000 rpm, yazılım kontrollü |
|
Uç Değişimi |
Otomatik, 15 Konum |
|
Kazıma Genişliği Ayarlama |
Otomatik, micro switch ± 1 mm (0,04 mil) |
|
Uç tutucu (mandren) |
3,175 mm (1/8”) |
|
Delme hızı |
100 vuruş/dakika |
|
Hareket hızı (X x Y) |
150 mm/s (6”/s) |
|
X/Y Sürücüsü, Z Sürücüsü, uç daldırma |
3 Fazlı kademeli motor, 2 Fazlı kademeli motor |
|
Lehim Pastası Dozlama |
≥0.3mm (≥0,011”) ( lehim noktası), ≥ 0.4mm (≥0,015”)(pad) |
|
Boyutlar (W x H x D), ağırlık |
680 mm x 560 mm x 800 mm |
|
Ağırlık |
95 kg (210 lb) |
|
Çalışma Koşulları |
|
|
Güç Kaynağı |
90 – 240 V, 50 – 60 Hz, 450 W |
|
Basınçlı Hava Kaynağı |
6 bar; 200 litre @ atmosferik basınç |
