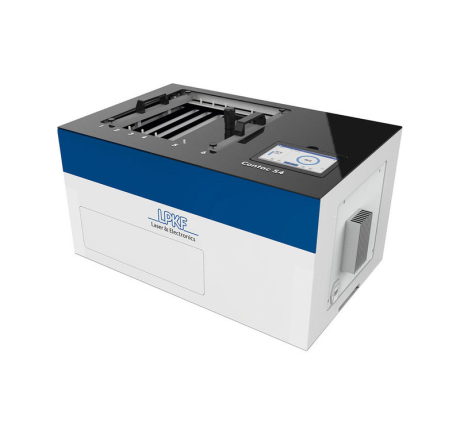

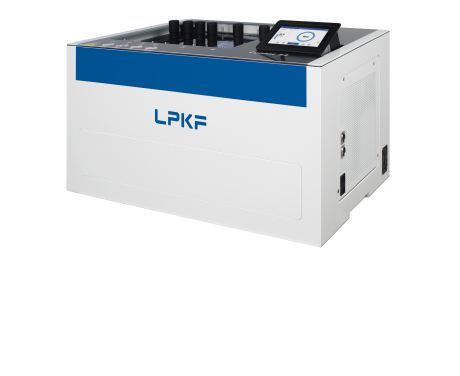

LPKF Contac S4
LPKF Contac S4 farklı galvanik ve kimyasal işlemleri tek bir kompak ünitede birleştirir.
Stok Durumu: Sorunuz
PCB prototipleme işleminde ufuk açan çalışmalarda anahtar kelime delikiçi kaplamadır. LPKF Contac S4 farklı galvanik ve kimyasal işlemleri tek bir kompak ünitede birleştirir.
Kart, ardışık dizili altı banyoda işlemlerden geçirilir. Bu sayede çok katmanlı kartlar da dahil olmak üzere, bakır olan bütün katmanlarında güvenilir bir bakır tabaka oluşmasını sağlar.
Contac S4, görsel oranı (aspect ratio) en fazla 1:10 olacak şekilde (delik çapının kart kalınlığına oranı) 8 katmana kadar kaplama yapabilir. Cihaz ilave bir banyo ile kalay kaplama imkanı da sunar. Böylece koruma ve lehim yapma kolaylığı elde edilir.
Optimize edilmiş anot plakalar, ters vuruşlu akım ile kaplama metodu ile homojen bakır birikimi, kara delik teknolojisi kullanarak karbon aktivasyonu, eentegre hava üfleyicisi ve ilave bir işlem ile via temizliği yapma özellikleri sayesinde katman temassızlığı olmadan güvenilir iletken bağlantılar oluşmasını sağlar. Sonuç deliklerin içinde ve taban materyalin yüzeyinde sabit ve düzgün kalınlıktır.
Kullanım Kolaylığı
Entegre, dokunmatik ve sihirbaz yazılımın kılavuzluk etmesi sayesinde tecrübesiz kullanıcıların bile kolayca ve güvenle galvanik kaplama yapmasını sağlar. Sistem bakım zamanlarını otomatik olarak uyardığından kimya bilgisi olmayan birisi bile kolaylıkla işletebilir.
| Teknik Özellikler | LPKF Contac S4 |
|---|---|
| Maksimum Malzeme Ebadı (X x Y) | 230 mm x 330 mm (9” x 13”) |
| Maksimum Çalışma Alanı | 200 mm x 300 mm ( 7,8” x 11,8”) |
| Ters voltajla Kaplama | Ayarlanabilir |
| Hata payı | ± 2 µm (plated copper) |
| Minimum delik çapı | ≥ 0,2 mm |
| ViaCleaner | Dahil |
| Kalay Kaplama | Dahil |
| İşlem süresi | Yaklaşık 90 - 120 dk |
| Elektrik tüketimi | 115 / 230 V, 50 - 60 Hz, 0,6 kW |
| Boyutlar (W x H x D) | 856 mm x 446 mm x 542 mm (33.7” x 17.5” x 21.3”) |
| Ağırlık | ~ Boş 80kg - ~ Dolu 115kg |
